Závitorezné hlavy S.C.M.
FLEXIBILNÉ MAGNETY

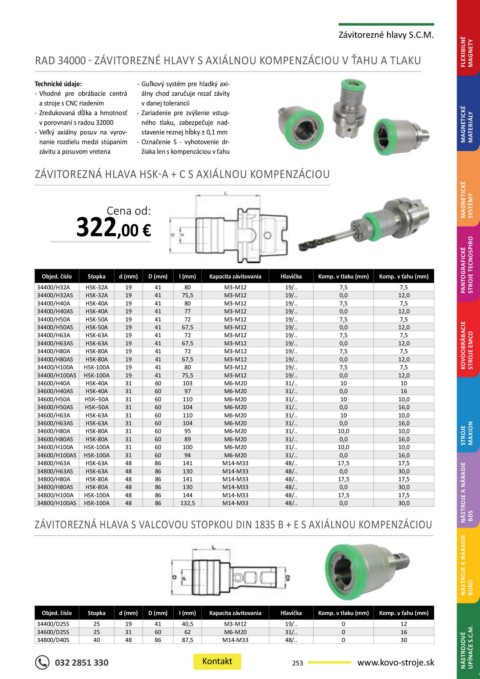

RAD 34000 - ZÁVITOREZNÉ HLAVY S AXIÁLNOU KOMPENZÁCIOU V ŤAHU A TLAKU

Technické údaje: - Guľkový systém pre hladký axi-
- Vhodné pre obrábacie centrá álny chod zaručuje rezať závity
a stroje s CNC riadením v danej tolerancii
- Zredukovaná dĺžka a hmotnosť - Zariadenie pre zvýšenie vstup-
v porovnaní s radou 32000 ného tlaku, zabezpečuje nad- MAGNETICKÉ
- Veľký axiálny posuv na vyrov- stavenie reznej hĺbky ± 0,1 mm MATERIÁLY
nanie rozdielu medzi stúpaním - Označenie S - vyhotovenie dr-
závitu a posuvom vretena žiaka len s kompenzáciou v ťahu

ZÁVITOREZNÁ HLAVA HSK-A + C S AXIÁLNOU KOMPENZÁCIOU
MAGNETICKÉ

Cena od: SYSTÉMY

322,00 €

PANTOGRAFICKÉ STROJE TECNOSPIRO

Objed. číslo Stopka d (mm) D (mm) l (mm) Kapacita závitovania Hlavička Komp. v tlaku (mm) Komp. v ťahu (mm)
34400/H32A HSK-32A 19 41 80 M3-M12 19/.. 7,5 7,5
34400/H32AS HSK-32A 19 41 75,5 M3-M12 19/.. 0,0 12,0
34400/H40A HSK-40A 19 41 80 M3-M12 19/.. 7,5 7,5
34400/H40AS HSK-40A 19 41 77 M3-M12 19/.. 0,0 12,0
34400/H50A HSK-50A 19 41 72 M3-M12 19/.. 7,5 7,5
34400/H50AS HSK-50A 19 41 67,5 M3-M12 19/.. 0,0 12,0
34400/H63A HSK-63A 19 41 72 M3-M12 19/.. 7,5 7,5
34400/H63AS HSK-63A 19 41 67,5 M3-M12 19/.. 0,0 12,0 KOVOOBRÁBACIE
34400/H80A HSK-80A 19 41 72 M3-M12 19/.. 7,5 7,5 STROJE EMCO
34400/H80AS HSK-80A 19 41 67,5 M3-M12 19/.. 0,0 12,0
34400/H100A HSK-100A 19 41 80 M3-M12 19/.. 7,5 7,5
34400/H100AS HSK-100A 19 41 75,5 M3-M12 19/.. 0,0 12,0
34600/H40A HSK-40A 31 60 103 M6-M20 31/.. 10 10
34600/H40AS HSK-40A 31 60 97 M6-M20 31/.. 0,0 16
34600/H50A HSK–50A 31 60 110 M6-M20 31/.. 10 10,0
34600/H50AS HSK–50A 31 60 104 M6-M20 31/.. 0,0 16,0
34600/H63A HSK-63A 31 60 110 M6-M20 31/.. 10 10,0
34600/H63AS HSK-63A 31 60 104 M6-M20 31/.. 0,0 16,0
34600/H80A HSK-80A 31 60 95 M6-M20 31/.. 10,0 10,0 MAXION
34600/H80AS HSK-80A 31 60 89 M6-M20 31/.. 0,0 16,0 STROJE
34600/H100A HSK-100A 31 60 100 M6-M20 31/.. 10,0 10,0
34600/H100AS HSK-100A 31 60 94 M6-M20 31/.. 0,0 16,0
34800/H63A HSK-63A 48 86 141 M14-M33 48/.. 17,5 17,5
34800/H63AS HSK-63A 48 86 130 M14-M33 48/.. 0,0 30,0
34800/H80A HSK-80A 48 86 141 M14-M33 48/.. 17,5 17,5
34800/H80AS HSK-80A 48 86 130 M14-M33 48/.. 0,0 30,0
34800/H100A HSK-100A 48 86 144 M14-M33 48/.. 17,5 17,5 NÁSTROJE A NÁRADIE
34800/H100AS HSK-100A 48 86 132,5 M14-M33 48/.. 0,0 30,0

ZÁVITOREZNÁ HLAVA S VALCOVOU STOPKOU DIN 1835 B + E S AXIÁLNOU KOMPENZÁCIOU BDS

NÁSTROJE A NÁRADIE RUKO

Objed. číslo Stopka d (mm) D (mm) l (mm) Kapacita závitovania Hlavička Komp. v tlaku (mm) Komp. v ťahu (mm)
34400/D25S 25 19 41 40,5 M3-M12 19/.. 0 12
34600/D25S 25 31 60 62 M6-M20 31/.. 0 16
34800/D40S 40 48 86 87,5 M14-M33 48/.. 0 30 UPÍNAČE S.C.M.
