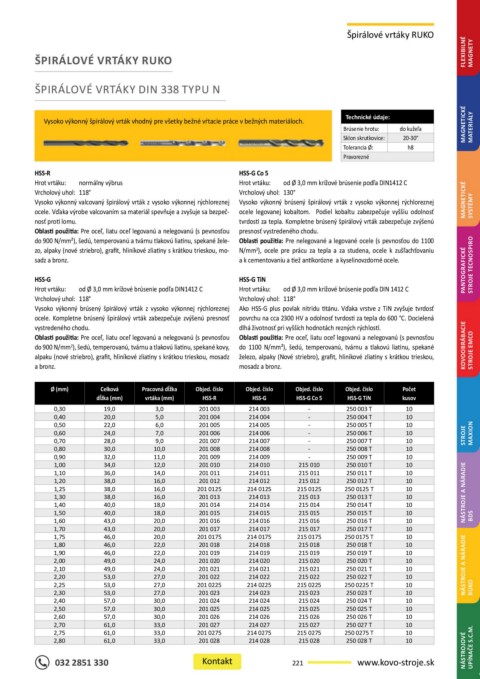

Page 221 - SELOS-2019-interaktivny-katalog

Špirálové vrtáky RUKO
FLEXIBILNÉ MAGNETY

ŠPIRÁLOVÉ VRTÁKY RUKO

ŠPIRÁLOVÉ VRTÁKY DIN 338 TYPU N

Technické údaje:
Vysoko výkonný špirálový vrták vhodný pre všetky bežné vŕtacie práce v bežných materiáloch. MAGNETICKÉ
Brúsenie hrotu: do kužeľa MATERIÁLY
Sklon skrutkovice: 20-30°
Tolerancia Ø: h8
Pravorezné
HSS-R HSS-G Co 5
Hrot vrtáku: normálny výbrus Hrot vrtáku: od Ø 3,0 mm krížové brúsenie podľa DIN1412 C
Vrcholový uhol: 118° Vrcholový uhol: 130°
Vysoko výkonný valcovaný špirálový vrták z vysoko výkonnej rýchloreznej Vysoko výkonný brúsený špirálový vrták z vysoko výkonnej rýchloreznej MAGNETICKÉ
ocele. Vďaka výrobe valcovaním sa materiál spevňuje a zvyšuje sa bezpeč- ocele legovanej kobaltom. Podiel kobaltu zabezpečuje vyššiu odolnosť SYSTÉMY
nosť proti lomu. tvrdosti za tepla. Kompletne brúsený špirálový vrták zabezpečuje zvýšenú
Oblasti použitia: Pre oceľ, liatu oceľ legovanú a nelegovanú (s pevnosťou presnosť vystredeného chodu.
do 900 N/mm²), šedú, temperovanú a tvárnu tlakovú liatinu, spekané žele- Oblasti použitia: Pre nelegované a legované ocele (s pevnosťou do 1100
zo, alpaky (nové striebro), grafit, hliníkové zliatiny s krátkou trieskou, mo- N/mm ), ocele pre prácu za tepla a za studena, ocele k zušľachťovaniu
2
sadz a bronz. a k cementovaniu a tiež antikorózne a kyselinovzdorné ocele. STROJE TECNOSPIRO
HSS-G HSS-G TiN PANTOGRAFICKÉ
Hrot vrtáku: od Ø 3,0 mm krížové brúsenie podľa DIN1412 C Hrot vrtáku: od Ø 3,0 mm krížové brúsenie podľa DIN 1412 C
Vrcholový uhol: 118° Vrcholový uhol: 118°
Vysoko výkonný brúsený špirálový vrták z vysoko výkonnej rýchloreznej Ako HSS-G plus povlak nitridu titánu. Vďaka vrstve z TiN zvyšuje tvrdosť
ocele. Kompletne brúsený špirálový vrták zabezpečuje zvýšenú presnosť povrchu na cca 2300 HV a odolnosť tvrdosti za tepla do 600 °C. Docielená
vystredeného chodu. dlhá životnosť pri vyšších hodnotách rezných rýchlostí.
Oblasti použitia: Pre oceľ, liatu oceľ legovanú a nelegovanú (s pevnosťou Oblasti použitia: Pre oceľ, liatu oceľ legovanú a nelegovanú (s pevnosťou
do 900 N/mm ), šedú, temperovanú, tvárnu a tlakovú liatinu, spekané kovy, do 1100 N/mm²), šedú, temperovanú, tvárnu a tlakovú liatinu, spekané KOVOOBRÁBACIE STROJE EMCO
2
alpaku (nové striebro), grafit, hliníkové zliatiny s krátkou trieskou, mosadz železo, alpaky (Nové striebro), grafit, hliníkové zliatiny s krátkou trieskou,
a bronz. mosadz a bronz.

Ø (mm) Celková Pracovná dĺžka Objed. číslo Objed. číslo Objed. číslo Objed. číslo Počet
dĺžka (mm) vrtáka (mm) HSS-R HSS-G HSS-G Co 5 HSS-G TiN kusov
0,30 19,0 3,0 201 003 214 003 - 250 003 T 10
0,40 20,0 5,0 201 004 214 004 - 250 004 T 10
0,50 22,0 6,0 201 005 214 005 - 250 005 T 10
0,60 24,0 7,0 201 006 214 006 - 250 006 T 10 STROJE MAXION
0,70 28,0 9,0 201 007 214 007 - 250 007 T 10
0,80 30,0 10,0 201 008 214 008 - 250 008 T 10
0,90 32,0 11,0 201 009 214 009 - 250 009 T 10
1,00 34,0 12,0 201 010 214 010 215 010 250 010 T 10
1,10 36,0 14,0 201 011 214 011 215 011 250 011 T 10
1,20 38,0 16,0 201 012 214 012 215 012 250 012 T 10
1,25 38,0 16,0 201 0125 214 0125 215 0125 250 0125 T 10 NÁSTROJE A NÁRADIE
1,30 38,0 16,0 201 013 214 013 215 013 250 013 T 10
1,40 40,0 18,0 201 014 214 014 215 014 250 014 T 10
1,50 40,0 18,0 201 015 214 015 215 015 250 015 T 10
1,60 43,0 20,0 201 016 214 016 215 016 250 016 T 10 BDS
1,70 43,0 20,0 201 017 214 017 215 017 250 017 T 10
1,75 46,0 20,0 201 0175 214 0175 215 0175 250 0175 T 10
1,80 46,0 22,0 201 018 214 018 215 018 250 018 T 10
1,90 46,0 22,0 201 019 214 019 215 019 250 019 T 10
2,00 49,0 24,0 201 020 214 020 215 020 250 020 T 10
2,10 49,0 24,0 201 021 214 021 215 021 250 021 T 10 NÁSTROJE A NÁRADIE
2,20 53,0 27,0 201 022 214 022 215 022 250 022 T 10
2,25 53,0 27,0 201 0225 214 0225 215 0225 250 0225 T 10 RUKO
2,30 53,0 27,0 201 023 214 023 215 023 250 023 T 10
2,40 57,0 30,0 201 024 214 024 215 024 250 024 T 10
2,50 57,0 30,0 201 025 214 025 215 025 250 025 T 10
2,60 57,0 30,0 201 026 214 026 215 026 250 026 T 10
2,70 61,0 33,0 201 027 214 027 215 027 250 027 T 10
2,75 61,0 33,0 201 0275 214 0275 215 0275 250 0275 T 10
2,80 61,0 33,0 201 028 214 028 215 028 250 028 T 10 NÁSTROJOVÉ UPÍNAČE S.C.M.

032 2851 330 Kontakt 221 www.kovo-stroje.sk
