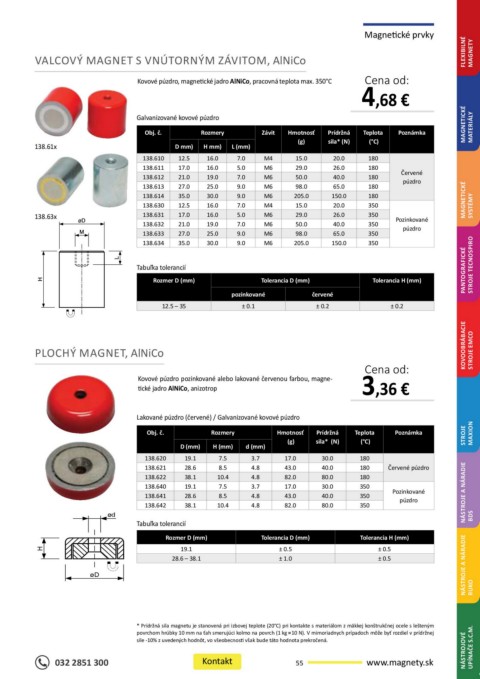

Magnetické prvky
FLEXIBILNÉ MAGNETY

VALCOVÝ MAGNET S VNÚTORNÝM ZÁVITOM, AlNiCo

Kovové púzdro, magnetické jadro AlNiCo, pracovná teplota max. 350°C Cena od:
4,68 €

Galvanizované kovové púzdro MAGNETICKÉ

Obj. č. Rozmery Závit Hmotnosť Prídržná Teplota Poznámka MATERIÁLY
(g) sila* (N) (°C)
138.61x D mm) H mm) L (mm)
138.610 12.5 16.0 7.0 M4 15.0 20.0 180
138.611 17.0 16.0 5.0 M6 29.0 26.0 180 Červené
138.612 21.0 19.0 7.0 M6 50.0 40.0 180 púzdro
138.613 27.0 25.0 9.0 M6 98.0 65.0 180
138.614 35.0 30.0 9.0 M6 205.0 150.0 180 MAGNETICKÉ
138.630 12.5 16.0 7.0 M4 15.0 20.0 350 SYSTÉMY
138.63x 138.631 17.0 16.0 5.0 M6 29.0 26.0 350 Pozinkované
138.632 21.0 19.0 7.0 M6 50.0 40.0 350 púzdro
138.633 27.0 25.0 9.0 M6 98.0 65.0 350
138.634 35.0 30.0 9.0 M6 205.0 150.0 350
PANTOGRAFICKÉ

Tabuľka tolerancií STROJE TECNOSPIRO
Rozmer D (mm) Tolerancia D (mm) Tolerancia H (mm)
pozinkované červené
12.5 – 35 ± 0.1 ± 0.2 ± 0.2

KOVOOBRÁBACIE

PLOCHÝ MAGNET, AlNiCo STROJE EMCO

Cena od:
Kovové púzdro pozinkované alebo lakované červenou farbou, magne-
tické jadro AlNiCo, anizotrop 3,36 €

Lakované púzdro (červené) / Galvanizované kovové púzdro
Obj. č. Rozmery Hmotnosť Prídržná Teplota Poznámka STROJE MAXION
(g) sila* (N) (°C)
D (mm) H (mm) d (mm)
138.620 19.1 7.5 3.7 17.0 30.0 180
138.621 28.6 8.5 4.8 43.0 40.0 180 Červené púzdro
138.622 38.1 10.4 4.8 82.0 80.0 180
138.640 19.1 7.5 3.7 17.0 30.0 350 Pozinkované
138.641 28.6 8.5 4.8 43.0 40.0 350 púzdro NÁSTROJE A NÁRADIE
138.642 38.1 10.4 4.8 82.0 80.0 350
Tabuľka tolerancií BDS

Rozmer D (mm) Tolerancia D (mm) Tolerancia H (mm)
NÁSTROJE A NÁRADIE RUKO
19.1 ± 0.5 ± 0.5
28.6 – 38.1 ± 1.0 ± 0.5

* Prídržná sila magnetu je stanovená pri izbovej teplote (20°C) pri kontakte s materiálom z mäkkej konštrukčnej ocele s lešteným
povrchom hrúbky 10 mm na ťah smerujúci kolmo na povrch (1 kg 10 N). V mimoriadnych prípadoch môže byť rozdiel v prídržnej
�
sile -10% z uvedených hodnôt, vo všeobecnosti však bude táto hodnota prekročená. UPÍNAČE S.C.M.
